日立离心机按键故障维修
时间：2020-07-15 20:28 点击次数：
离心机作为化学分析的前处理设备之一，近年来被广泛应用于生物物理、生物化学、医疗卫生、石油化工、地质、农、林、牧等科研、生产部门，它可对生物细胞、病毒、血清、蛋白等有机物，无机物溶液，悬浮液及胶体溶液等样品进行分离、浓缩、提取、制备等。在使用过程中，离心机往往会出现一些故障笔者根据多年的维修经验，对日立离心机的两例故障进行了分析与排除。
一、离心机触摸键盘失控
1 .故障现象
开机后按任何键均无反应，仪器进入死机状态。
2. 故障分析
造成触摸键盘失控一般有以下两个原因：
（1 )触摸键盘未接通电源。
（2）触摸键盘粘键。开机后按任何键均无反应，可能是某个键粘住键盘使计算机无法正确识别键盘状态而造成死机现象
3. 故障排除方法
经检查，触摸键盘的电源正常。切断电源，拆下触摸键盘的螺钉。将触摸键盘从夹层处轻轻掰开。沿机内键盘夹层中非键盘按键部分用双面胶贴好后，将触摸键盘复原即可。应注意双面胶不能垫得太高。用此方法修复后，至今离心机已使用5年，状况良好
二、离心机控制参数显示混乱
1 、故障现象
当触摸键盘粘键故障排除后，复原触摸板，通电试机，选择某个项目，该项目能够处于待机状态，但当调节向上或向下按键时，出现向上调节时正常，向下调节时，无论哪个项目，总是由“ ACCEL"来进行响应的现象。例如：按“ TIME "键时，正常状态下，相应的“ TIME "项数字显示应向下跳变，却变成“ ACCEL"项数字显示向下跳变，并且有时当向下或向上调节时，数字显示会向相反方向跳变
2、故障分析
造成控制参数显示混乱一般有以下两个原因：
（1）键盘线路断路或短路。
（2）触摸键盘与外线路之间的接插件接触不良

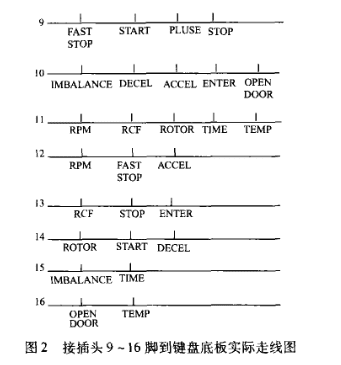

经分析判断，触摸键盘线路短路的可能性较大，假设“眉ME "和“ ACCEL "键在板上的走线相交，且 "ACCEL"的走线比"TIME"的走线更靠近外线路接口，则易出现上述故障。由于没有线路图，笔者首先将有关部分的结构图画出。将触摸键盘从夹层处掰开后，根据实际走线，得到接插头1、8脚到键盘底板的实际走线图（图1）和接插头9、16脚到键盘底板的实际走线图（图2）。由图1各键的相互关系得到键盘按键结构图见图3；分析图2得到键盘状态指示示意图见图4。
两脚相交而短路，则危害最大。从线路板上可以看到7脚和14脚的走线相交有串线，经检查原来在线路板上只用一层很薄的绝缘胶将交叉点隔开，仪器经过长时间运行后，绝缘胶失效，造成线路短路，出现控制参数显示混乱的故障。
3、故障排除方法
切断电源，拆下触摸键盘的螺钉。将触摸键盘从夹层处掰开，画出线路图，分析各键之间的相互关系，然后找到相应按键在板上的走线群，结合线路图判断并确认最有可能性的故障点，用薄刃平头小刀将板上的走线群交叉部分轻轻刮断，再用平头小刀轻刮每条断线两端的线面，至可导通即可，用透明胶绝缘，用铜丝连线，并在铜丝的连线两端用导电膏点粘，待自然风干后用透明胶封好，最后用双面胶将外层面板胶粘部分贴好后，将触摸键盘复原。仪器修复后，至今已使用5年，状况良好。另外利用图1-图4还可检查各个发光二极管的好坏，方法是：用万用表的黑表笔接图3的横坐标，红笔接纵坐标，逐个测试，发光二极管亮则说明二极管良好，反之则损坏。
