cp100wx高速冷冻离心机是医疗科研工作中的 一项重要设备，它在生物医学向分子细胞学 发展的过程中，在细胞膜、核、浆及脱氧核糖 核酸病毒分离等方面的研究，不仅大大提高 了工作效率，也是不可缺少的设备。该机价格便宜、性能稳定，使用操作方便，许多单位均有此设备。但是该机控制部分出现失控现象，该机一种常见的失控故障是：机器启动后达到一定速时，会突然减速而停止 现将其检修方法介绍如下：

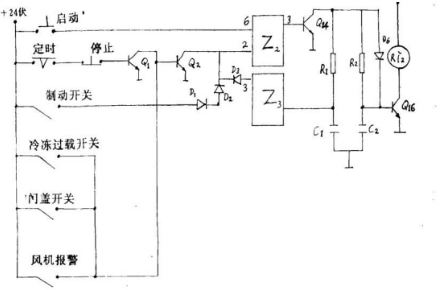

附图为工作原理图
START 在 “ON” 位时，+24伏输入到集成电路Z₂ 的 输 入 端 “6”经幅度放大使Q₁4截 止 ，Q₁o 导通，继 电器RY₂ 工作，机器开始运转。当时间 (TIMER) 和停止 (STOP) 开关在断开电 路的位置时，集成电路Z₂的输入端“2”没有正电压偏置，就使Q₁6始终处于截止状 态，继电器RY₂ 不工作，机器减速至停止。 电路中任意一个控制开关闭合时，经Q₂ 反 相，低电位加到集成电路Z₂ 的输入端“2” 上，都可使机器减速而停止。
根据以上原理分析，产生故障的原因与 控制开关、控制电路及机器驱动电机三部分有关。
第一步先检查电机，用兆欧表测得电机的绝缘程度尚好，用万用表电阻档测量电机 的阻值也正常，再用99.5%的无水乙醇擦洗 电机转子磨损部分，又检查碳刷的长度及碳 刷弹簧松紧，也都正常。
第二步检查
控制电路。测得Q₁a 开关管基极—发射极之间的电 压为零，即Vbe =0伏；集电极—发射极之 间的电压为24伏，即Vce=24V 。 初步判断 Q₁₈ 开关管是好的，问题可能出在前面，用 万用表直流电压档测得集成电路Z₂ 的 “ 2 ” 端为低电位。根据前述原理分析，任意一个 控制开关闭合时，经Q₂ 反相低电位加到集成 电路Z₂ 输入端“2”上，使机器减速而停 转，也就是说，冷冻机热过载继电器(RY₄、REFOLR) 、 门 开 关 (DOOR·SW), 风机报警 (FAN·ALARM) 任何一个开关合上时，使集成电路Z₂ 的“2”端电位发生 变化，使机器减速。用万用表逐个检查 过载开关是否有闭合状态，结果发现风机报 警开关处于闭合(过载)状态，问题就出在此
风机报警开关的工作原理是：当它达到一定 温度时开关闭合，而其温度低于一定温度时 则断开，根据这一原理，笔者选用+60℃的 电接点温度计来代替，更换后，此故障消 失，机器恢复正常。
