日立CP70ME高速冷冻离心机制热而不制冷的故障
时间：2023-12-08 10:27 点击次数：
日立 CP70ME 型高速冷冻离心机性能稳定，操作方便，上海某高校实验室里有台该机型温控部分易出现失控现象。转子室内制热而不制冷的故障检修方法。

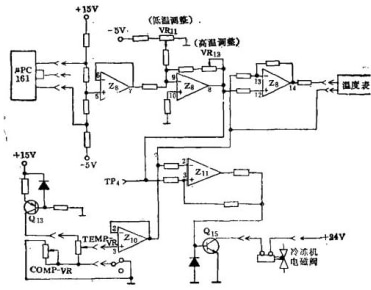

附图是该机温控原理图
温度传感器(uPC) 阻值变化，可引起比较放大级Z2 脚输入电压的变化。当该电位与3脚预置电压有一差值时，Z向推动级 Q₁s输出一高电平或低电平，使 Q₁s 截止或导通，控制电磁阀关闭或开启，从而控制制冷或制热。根据以上原理分析，不制冷故障的产生原因与温度传感器、电磁阀和控制电路三部分有关。
首先检查温度传感器，将温度传感器拆下后浸在0°℃冰水中，测得其阻值由常温的11.8kQ缓慢增加到14kQ; 在40℃油中传感器阻值又缓慢下降到10.5kQ。据此初步判断温度传感器工作正常。
第二步检查电磁阀，测得电磁阀线圈两端电压为24伏，测时伴有“喀”“喀”声，说明电磁阀工作也正常。
第三步检查控制电路。将比较运算放大器Zg的9脚和10脚短路，测得Zg8 脚为零伏， Z输出电位为零伏。经检查Zg 、Z₁ 工作正常， 再查开关管Q;sVhe 为 0 ,Ve。为1V, 调节面 板上温度控制旋钮TEMP-VR,Q₁sV 。 变为 0. 7伏， V。仍为1伏，即Q₁5 不能截止或导 通，即可判断 Q₁s 损坏。
根据电磁阀推动功 率，Q₁s可用3DK4代替，更换后，此故障消失，日立CP70ME机器恢复正常工作。
